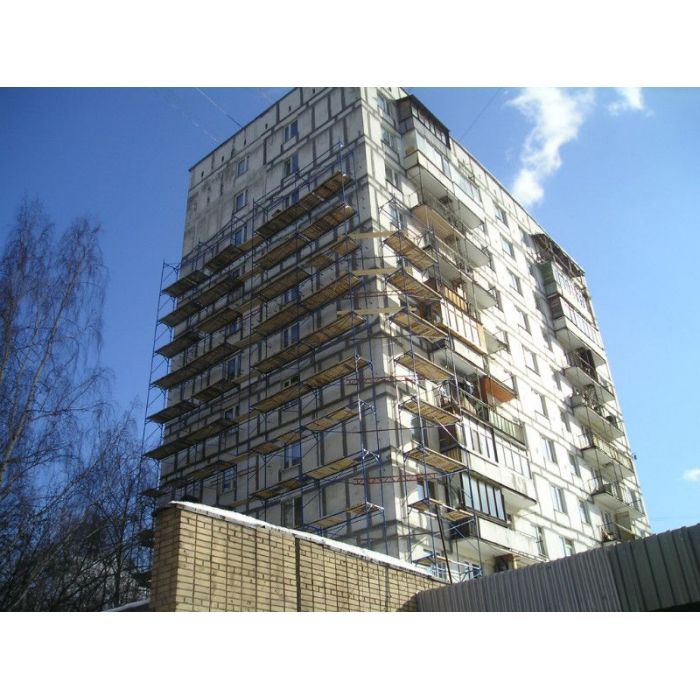

Строительные леса УЛТ-1000 рамные высота 30 м., длина 42 м. 2-2

Краткие характеристики
Высота этажа - 2 м
Шаг стоек вдоль стены -З м
Ширина этажа -1м
Распределенная нагрузка 200 кгс/м2
Диаметр трубы 42 мм

Максимальная высота установки лесов до 40 м

Строительные леса УЛТ-1000 представляют собой конструкцию, собираемую из следующих элементов: вертикальных рам, диагональных и горизонтальных связей, ограждений рамных лесов, настилов, элементов анкерного крепления строительных рамных лесов. Рамы у рамных лесов имеют высоту 2,0 м, ширина рамы строительных рамных лесов 1,0. (по спецпроекту возможны и другие варианты исполнения рам). Рамы строительных рамных лесов наращивают друг над другом до необходимой высоты, методом соединения «труба в трубу». Для устойчивости рамы связывают между собой диагональными и горизонтальными связями. На рамах предусмотрены флажковые замки (для крепления диагональных и горизонтальных связей). Настилы рамных лесов изготавливают из досок, пропитанных антисептиком. Для защиты от атмосферных электрических разрядов многие строительные леса оборудуются молниеприемникоми и заземлением. Применяя дополнительные элементы, производимых нашим заводом, стало возможно устанавливать рамные леса строительные на наклонную поверхность, огибать выступающие элементы. Облегченный вариант рамных лесов марки УЛТ 1000 очень удобен для малоэтажного строительства и внутренних работ. Благодаря уменьшенному весу рамной конструкции, леса легко и быстро монтируют. Рамные леса изготавливаются на нашем заводе в соответствии с требованиями нормативных документов на строительные рамные леса и средства подмащивания. Они хорошо зарекомендовали себя в эксплуатации. Рамные леса УЛТ-1000 монтируют на высоту до 40 м. Шаг стоек вдоль стены и ширина рабочего настила определяются размерами горизонтальной рамы, принимающей на себя рабочую нагрузку. Наиболее удобны в работе леса с горизонтальными рамами размером 1,0х2,0 м. Ширина рамы обеспечивает достаточную зону проведения работ и быстрый монтаж и уменьшение количества деталей. Рама легка, что не вызывает трудностей при монтаже, и имеет хорошие прочностные характеристики. Конструкция рамных лесов проста и надежна. В опорные башмаки (опоры) вставляют стойки рам, имеющие флажковые замки для крепления диагональных и горизонтальных связей. Стойки рам стыкуют между собой с помощью патрубков по принципу "труба в трубе". Соединение достаточно надежно, так как для изготовления патрубков используют качественные трубы. Строительные рамные леса с горизонтальными рамами применяют при строительстве зданий и сооружений; выполнении штукатурных работ; реставрации фасадов зданий и внутренней отделке помещений и др. Конструкция лесов рамных с горизонтальными рамами в отличие от других конструкций имеет следующие преимущества: - быстрый монтаж-демонтаж каркаса; - надежность и простота сборки; - малая номенклатура комплектующих деталей; - совместимость с другими видами строительных лесов.

Рама проходная для строительных лесов УЛТ-1000
Диаметр труб стоек, верхней балки и укосин 42мм.

Высота яруса 2м. Расстояние между стойками 1.00; 0,75; 1.3м.

Имеет фиксаторы с качающимися замками для присоединения продольных и диагональных связей.

Устанавливается по всему фасаду, кроме лестничных маршей и первого яруса.

Рама с лестницей для строительных лесов УЛТ-1000
Трубы стоек и верхней балки имеют диаметр 42 мм.

Высота яруса 2м.

Расстояние между стойками 1,00; 0,75 1,3м.

Содержит лестницу для перемещения рабочих с яруса на ярус.

Имеет фиксаторы с качаю-щимися замками для присоединения продольных и диагональных свя-зей.

Устанавливается при организации лестничных маршей.

Рама опорная для строительных лесов УЛТ-1000
Отличается от рамы проходной наличием жёсткой связи нижней части стоек рамы.

Устанавливается по всему первому ярусу, кроме лестничных маршей.

Связь продольная для строительных лесов УЛТ-1000
Диаметр трубы 25мм.

Служит для связи рам и обеспечения дистанции между ними (3 или 2,5 м).

Устанавливается на стойки фиксаторов с качающимися замками в верхних и нижних углах рам.

Связь ножницы для строительных лесов УЛТ-1000
Диаметр труб 25мм.

Служит для придания устойчивости лесам в продольном направлении.

Состоит из двух скрещенных диагональных связей с центральной осью.

Связывает крестообразно нижние углы соседних рам с верхними внутри одной секции.

Устанавливается на стойки фиксаторов с качающимися замками только с наружной стороны лесов.

Опора для строительных лесов УЛТ-1000
Короткая труба диаметром 36мм с фланцем.

Служит для передачи нагрузок в основание строительных лесов.

Собирается с нижними торцами стоек рам первого яруса по принципу «труба в трубу».

Устанавливается на деревянные подкладки и фиксируется гвоздями.

Опора винтовая для строительных лесов УЛТ-1000
Состоит из винтовой пары и фланца.

Служит для выравнивания неровностей основания и передачи нагрузок в основания строительных лесов.

Устанавливается на деревянные подкладки и фиксируется гвоздями.

Балка для строительных лесов УЛТ-1000
Состоит из опорной трубы диаметром 48мм и приваренных по её торцам клиновых замков.

Воспринимает нагрузки от людей и материалов во время проведения работ с строительных рамных лесов.

Балки (их на одном шаге строительных рамных лесов две) своими крюками укладываются на верхние балки рам и фиксируются клиновыми замками.

На балки укладываются щиты дощатого настила рабочих площадок и лестничных маршей.

Ораждения для строительных лесов УЛТ-1000
Диаметр трубы 36мм.

Служит для обеспечения безопасности проведения работ с строительных рамных лесов.

Оба конца надеваются на стойки фиксаторов с качающимися замками.

Устанавливается на рабочих, страховочных ярусах и лестничных маршах строительных рамных лесов.

Щит настила для строительных рамных лесов УЛТ-1000
Собран из досок 25мм и брусьев 40х40мм.

Щиты в нужном количестве укладываются на балки строительных рамных лесов и организуют настил рабочих площадок и лестничных маршей.
