Металлический каркас (косоур) для межэтажной лестницы

Модульный каркас НАШЕЙ ЛЕСТНИЦЫ

Каркас (хребет, монокосоур, металлокаркас - лестницы на металлическом каркасе) состоит из модулей и опорных столбов (или пристенных креплений), жестко соединенных высокопрочными болтами в единую конструкцию, призванную стать основанием для межэтажной лестницы высотой от 0.35 до 6 и более метров. Основными элементами каркаса являются Верхний модуль, Средний модуль, Нижний модуль, Винтовой модуль, Г-комплект, Подпорки и разного рода подступенки. Из этих элементов можно собрать каркас прямой лестницы, винтовой лестницы, г-образной, п-образной лестницы и практически любой по конфигурации лестницы. Все модули, как правило, имеются в наличии на складе в трех цветовых вариантах: серебро, золото и черный.

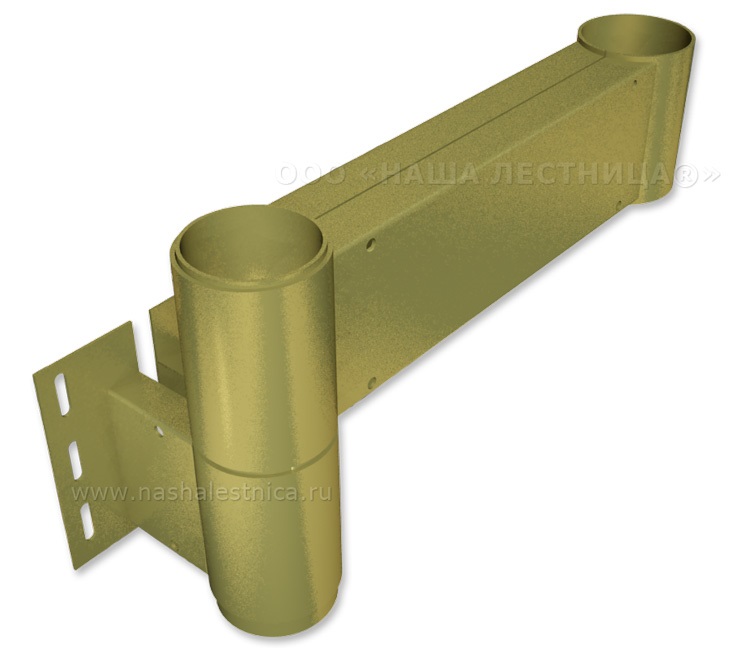

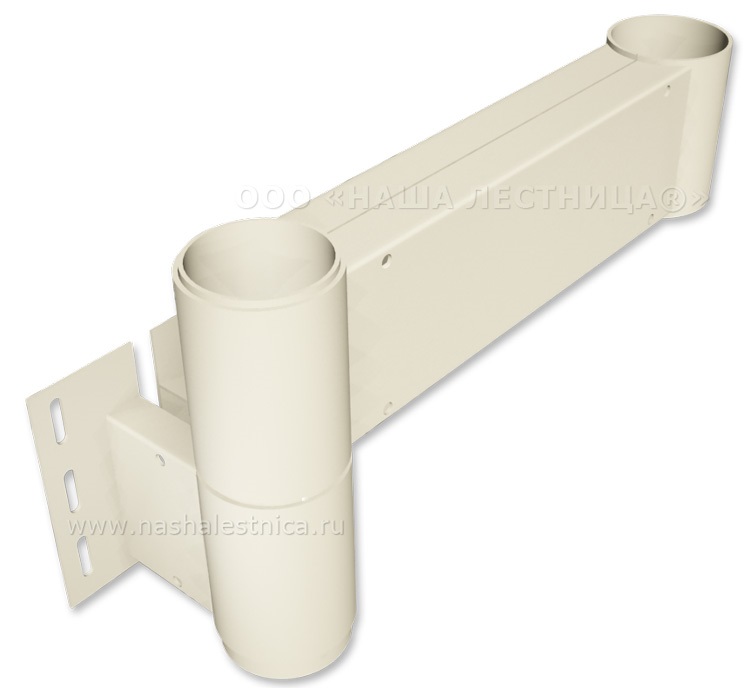

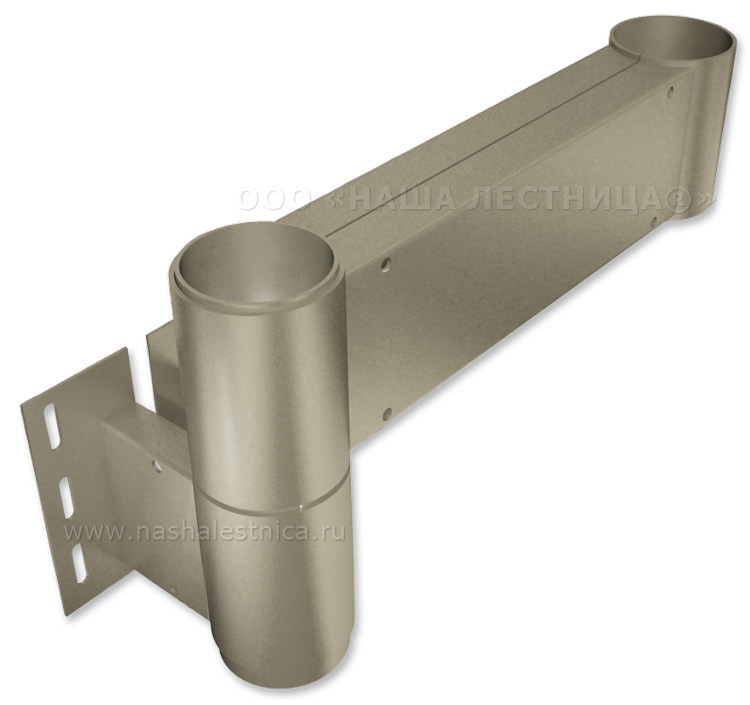

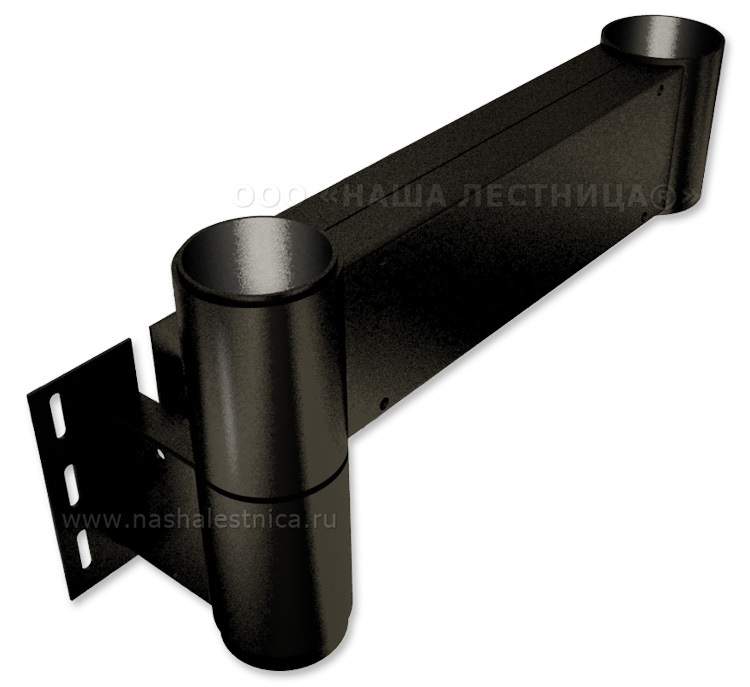

Верхний модуль.

Является основным креплением верхней части лестницы. Крепится к межэтажному перекрытию либо к стене. С него начинается сборка лестницы вниз модуль за модулем. Так же верхний модуль применяется в качестве крепления монокосоура к стене через его ответвления в случаях невозможности установки подпорок.


Серебряный металлик Черный матовый  Цена 1 модуля - 2750 руб.


























Золотистый металлик

Белый глянцевый

Параметры:

Верхний модуль поставляется в комплекте с подступенком 280мм в единой общей коробке. Расстояние между осью стакана и настенным фланцем 135мм. Сталь, толщина стенки 3мм.

Средний модуль.

Основной элемент конструкции модульной лестницы. Составляя средние модули словно конструктор лего, можно получить всевозможные варианты сборки. Из этих модулей может выстраиваться подавляющая часть конструкций произвольной конфигурации. В случаях крепления вершины лестницы к потолку, средний модуль становится самым верхним модулем. Каждый средний модуль может изменять шаг ступени или проступи, поворачивать фланец ступени на любой угол. 4 высокопрочных болта М10 сжимают в процессе сборки боковины основного элемента среднего модуля так, что соседние подступенки обхватываются стенками стаканов, словно это большая струбцина, превращая отдельно взятые средние модули в единый хребет, укрепленный стальными ребрами жесткости толщиной 3мм.
Серебряный металлик Черный матовый
 Цена 1 модуля - 3300 руб.

Золотистый металлик

Белый глянцевый

  Параметры:

Межосевое расстояние 225мм. При складывании модулей «елочкой», проступь можно плавно сокращать до 130мм. Минимальный шаг ступени по высоте 150мм, максимальный 250мм. В комплекте с коробкой со средним модулем поставляется подступенок 280мм. Сталь, толщина стенки 3мм.

Нижний модуль.

 Состоит из напольного элемента, подступенка 40мм и струбцины среднего модуля. Этот модуль является первым снизу лестницы и исполняет роль крепления основания лестницы к полу. Высота шага нижнего модуля регулируется высотой выдвинутого напольного элемента:

Серебряный металлик Черный матовый
 Цена 1 модуля - 3870 руб.

Золотистый металлик

Белый глянцевый

Параметры:

Межосевое расстояние 225мм. При складывании модуля «елочкой», проступь можно плавно сокращать до 130мм. Минимальный шаг ступени по высоте 150мм плюс толщина ступени, максимальный 250мм. В комплекте с коробкой со средним модулем поставляется подступенок 40мм и напольный элемент площадью 200х200мм. Сталь, толщина стенки 3мм.

Модуль нижний Slim.

Представляет собой укороченный по высоте «Нижний модуль».  Данный модуль имеет высоту всего 10см. Модуль используется в тех случаях, когда вам необходимо сделать лестницу с маленьким шагом подъема, например, 15,16,17,18 и 19 см.





Может быть длиной 225 мм и 320 мм для использования ступеней шириной 300мм и 400 мм соответственно;

Цена 1 модуля :4350 руб.





Винтовой модуль.


Является основным при построении винтовой лестницы. Так же на основе двух винтовых модулей собирается прямоугольная промежуточная площадка для г и п-образной лестницы. Винтовой модуль используется в ответвлениях косоура и креплениях к стене. Он может комплектоваться подступенками 40 или 280мм, а так же металлической площадкой 350х350мм либо напольным элементом.

Серебряный металлик Черный матовый
 Цена 1 модуля - 3390 руб.

Золотистый металлик

Белый глянцевый




Параметры:



Межосевое расстояние 500мм. При складывании модуля «елочкой», проступь можно плавно сокращать до 130мм. Минимальный шаг ступени по высоте 150мм, максимальный 250мм. Сталь, толщина стенки 3мм.



Опорный столб.

Основная функция опорного столба - поддерживать косоур снизу. Она является основанием для всей конструкции и упирается в пол. Опорный столб крепится к полу снизу, а сверху входит в один из модулей хребта, где и зажимается. Обычно опорный столб устанавливается под поворот лестницы, в частности под площадки. В случае винтовой лестницы, опорный столб исполняет роль центрального несущего столба. В случае высоких лестниц, опорные столбы могут конструктивно соединяться без необходимости сварки. При монтаже может понадобиться один или несколько опорных столбов, и как правило, подрезаются при подгонке под конкретный модуль или размер.

Серебряный
металлик
Черный
матовый

 Золотистый
металлик

Белый
глянцевый

  Параметры:

Мы предлагаем опорные столбы 1220мм, 2120мм и 3000мм. Размеры напольного фланца опорного столба 120х120мм. Диаметр трубы 102мм. Сталь, толщина стенки 3мм.
Цена столба 1 м- 1450 руб., 2 м.- 2500 руб.

Г-комплект.

 Этот комплект состоит из 2-х основных элементов винтовых модулей, одного подступенка 280мм и металлической площадки 350х350мм. Он предназначен для установки одной или более деревянной прямоугольной площадки в составе лестницы. Г-комплекты могут собираться параллельно полу, например для получения длинной ровной площадки для п-образной лестницы

Серебряный металлик

Черный матовый


Золотистый металлик

Белый глянцевый


 Параметры:

Межосевое расстояние 500мм. Минимальный шаг ступени вверх либо вниз 150мм, максимальный 250мм. Сталь, толщина стенки 3мм.
Цена 1 модуля - 6900 руб.

Модуль - пристенное крепление лестницы

Модуль используется в случаях, когда требуется установить лестницу без опорных столбов;
Серебряный металлик Черный матовый

Золотистый металлик Белый глянцевый
Параметры:
Размер фланца ступени 220х138мм. Сталь, толщина стенки 3мм. Диаметр трубы 102мм.
Подступенок 280мм.

Является неразборным элементом хребта, объединяющим соседние модули. Благодаря двум ребрам жесткости, фланец подступенка предназначен для крепления ступеней длинной до 1200мм.
Цена модуля - 5200 руб.
Параметры:
Размер фланца ступени 220х138мм. Сталь, толщина стенки 3мм. Диаметр трубы 102мм.
Подступенок 40мм.

Используется, когда длина подступенка 280мм является избыточной, в частности под ступенями винтовой лестницы. Так же его можно увидеть в составе нижнего модуля. Благодаря двум ребрам жесткости, фланец подступенка предназначен для крепления ступеней длинной до 1200мм.

Параметры:
Размер фланца ступени 220х138мм. Сталь, толщина стенки 3мм. Диаметр трубы 102мм.

Металлическая площадка 350х350мм.

Используется в г-комплектах. На эту площадку крепится деревянная площадка.

Параметры:
Размер фланца ступени 350х350мм. Сталь, толщина стенки 3мм. Диаметр трубы 102мм. Длина трубы 280мм.

Напольный элемент.

 Напольный элемент связывает весь хребет с полом. Он идет в комплекте нижнего модуля.
Размер напольного фланца 200х200мм. Сталь, толщина стенки 3мм. Диаметр трубы 102мм. Длина трубы 110мм.
